Descripción
Pasos de instalación
1. Fijación del disipador de calor con tornillos.
Paso 1: limpiar los lados de la SSD M.2 con un paño húmedo y secar con una toalla seca.
Paso 2: coloca una almohadilla de silicona (0,5 mm rosa) en la cubierta trasera de aluminio. Asegúrate de que no hay espacio semicircular cubierto.
Paso 3: coloca el SSD M.2 en una almohadilla térmica de silicona. Asegúrate de alinear el espacio semicircular de la cubierta trasera de aluminio.
Paso 4: retira la película protectora de doble cara de la almohadilla de gel de sílice térmica azul claro.
Paso 5: coloca una almohadilla de silicona (1 mm azul) en la parte delantera e intenta colocarlo en el centro del SSD M.2, presiona suavemente con el dedo.
Paso 6: coloca el disipador de calor en la almohadilla de silicona y alinea los agujeros del tornillo.
Paso 7: Fija el disipador de calor a la cubierta trasera con 6 tornillos.
Consejos: es mejor no quitar la película protectora a la posición de instalación para guardar la almohadilla de silicona. Si lo hace, puede dañar la almohadilla de silicona.
Advertencia: no permita que el disipador de calor toque el extremo metálico del SSD M.2 durante la instalación, ya que esto puede causar un cortocircuito.

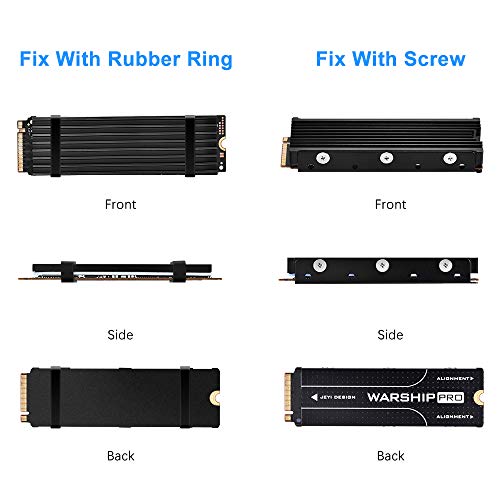

2. Fijación del enfriador SSD con tornillos.
Paso 1: limpiar el lado de la SSD M.2 con un paño húmedo (bolsa, no. 1) y secar con una toalla seca (bolsa, no. 2)
Paso 2: retira la película protectora de doble cara de la almohadilla de gel de sílice térmica azul claro.
Paso 3: coloca una almohadilla de silicona (1 mm azul) en la parte delantera e intenta colocarlo en el centro del SSD M.2, presiona suavemente con el dedo.
Paso 4: coloca el disipador de calor en la almohadilla de silicona y alinea los agujeros del tornillo.
Paso 5: Fija los extremos del disipador de calor con 2 bandas de goma.

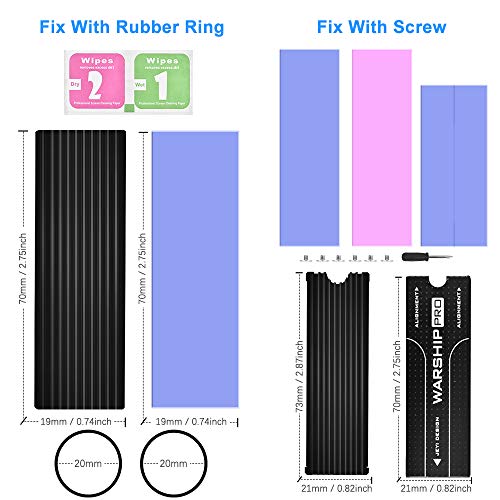

Especificaciones:
Equipo de apoyo: unidad de estado sólido m.2.
Conductividad térmica: 2,0 W/m·K.
Tamaño: tornillo de fijación SSD disipador de calor: 7,7 cm x 2,2 cm x 0,6 cm.
Disipador de calor SSD de goma resistente al calor: 7 cm x 2,2 cm x 0,3 cm.
Material: alúmina.
Color: negro.
Contenido del paquete:
1 disipador de calor con tornillo de fijación.
Fijación de anillo de goma.
Haz clic aquí para comprobar si este producto es compatible con tu modelo

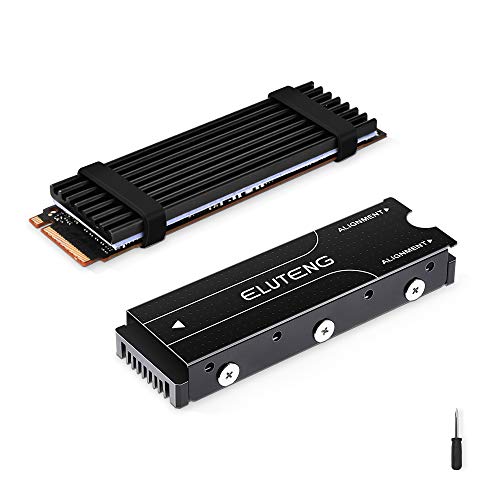

Ambos disipadores de calor SSD están disponibles para el SSD M.2 2280. Incluyendo un disipador de calor de fijación de tornillo, banda de goma que fija el disipador de calor, tornillos, anillo de goma y almohadilla térmica de silicona. Compatible con Samsung 850 EVO, 860 EVO, 960 EVO, 970 EVO, 950 PRO, 960 PRO, 970 PRO SSD, etc.
[Enfriamiento rápido de doble cara] Disipador térmico M.2 2280 con diseño de ranura que aumenta en gran medida el área de disipación de calor, con efecto de enfriamiento de 10 °C a 25 °C (varía en función de los ambientes), enfriando el SSD M.2 a una temperatura segura rápidamente y mejorando el rendimiento de su computadora.
[Tecnología de conductividad térmica de cambio de fase] El uso de obleas de silicio térmico de cambio de fase de alto coeficiente mejora en gran medida la conductividad térmica. El uso a largo plazo de materiales de cambio de fase, la conductividad térmica será mejor.
[Durable] La oxidación de aluminio de aleación mejora en gran medida la resistencia a la corrosión, dureza, resistencia al desgaste, aislamiento, resistencia al calor del refrigerador NGFF NVME y prolonga la vida útil.
Fácil de instalar: ajuste preciso y cerrado, fácil de instalar y no dañar el disco duro.
